Назначение

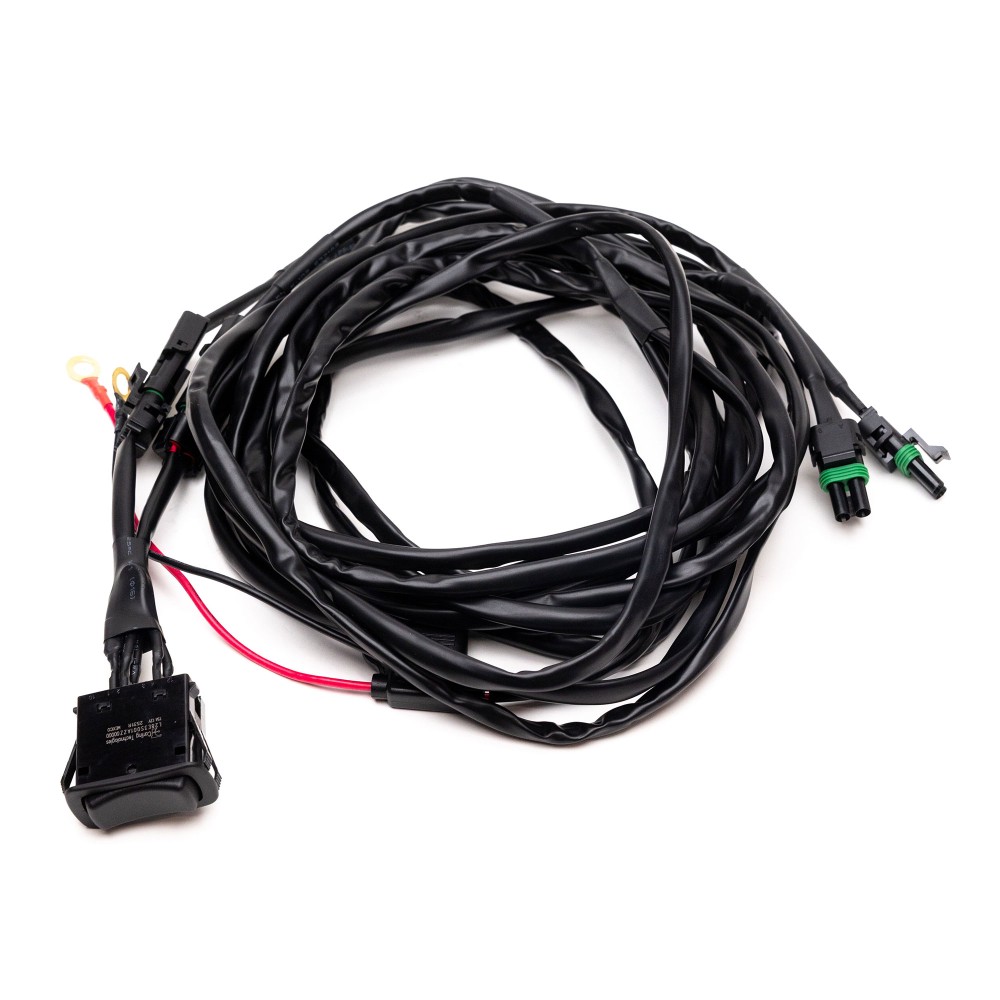

Жгут 64-6307 является связующим звеном между рокер-переключателем в салоне автомобиля и электроприводами REFLEX™, установленными на светодиодных балках или отдельных светильниках Baja Designs. При нажатии на кнопку «вверх»/«вниз» жгут передаёт напряжение на приводы, заставляя их изменять угол наклона света (до 20°).
Конфигурации подключения
Жгут рассчитан на использование с одним или двумя приводами, работающими синхронно. Типовые сценарии:
Один привод – для 10-дюймовых световых балок S8 и для одиночных светильников (LP4, LP6 и др.).
Два привода – для световых балок длиной 20 дюймов и более (S8 20″, OnX6, а также парные светильники на A-pillar).
При использовании жгута с одним приводом лишний разъём (вторая ветка) аккуратно убирается и изолируется – это не влияет на работоспособность.
Управление
Жгут подключается к стандартному трёхпозиционному рокер-переключателю (on-off-on) или к любому другому переключателю, обеспечивающему реверсирование полярности для движения привода вверх/вниз. Переключатель не входит в комплект.
Электрические характеристики
Питание приводов: 12 В постоянного тока
Ток потребления на один привод: 0.14 A при 13.8 В (2.0 Вт)
Длина проводов оптимизирована для прокладки от салона до мест установки приводов в подкапотном пространстве или на бампере
Важное замечание
Жгут 64-6307 передаёт только питание на приводы. Сами светодиодные светильники (балки) требуют отдельного силового жгута, например Baja Designs 640115 (10-20″) или 640119 (30-50″), или же штатной проводки автомобиля. Это разделение позволяет сохранить гибкость управления и избежать перегрузки цепей.
Технические характеристики
Комплектация
Жгут проводов с разъёмами для подключения к приводам – 1 шт.
Проводка для подключения к рокер-переключателю (оголённые концы с клеммами или маркировкой)
Инструкция по монтажу и схема подключения
В комплект не входят:
